Gehäuse Polyamid 6.
Hohlwelle Stahl.
Sichtfenster Kunststoff.
Gewindestift Stahl.

Gehäuse schlagfest.
Hohlwelle brüniert.
Gewindestift schwarz.
Zahlenräder schwarz, Ziffern weiß.

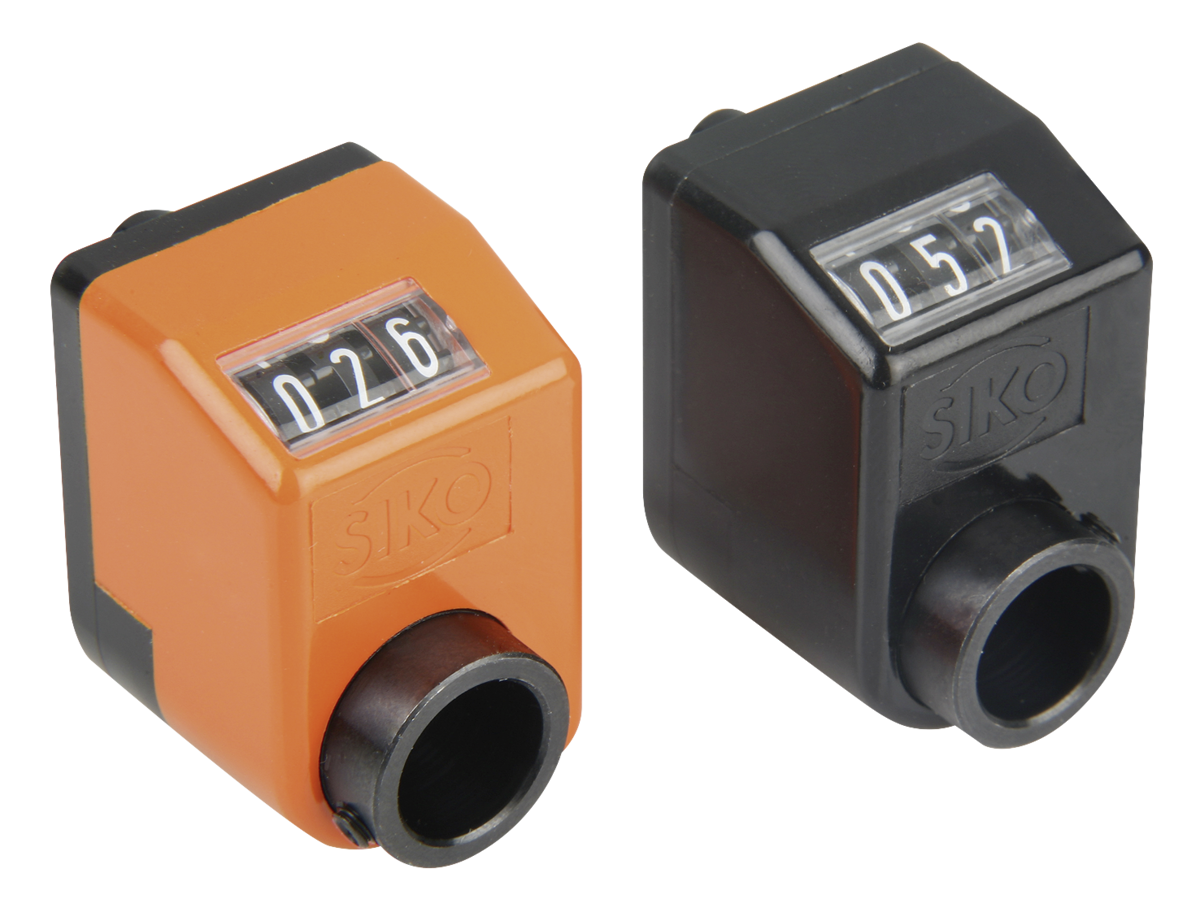

Positionsanzeiger ermöglichen das direkte Ablesen eingestellter Messwerte auf einen Blick.
Außerdem ist der Anzeigewert pro Spindelumdrehung (entsprechende Spindelsteigung) wählbar, wobei die verschiedenen Anzeigewerte durch ein Übersetzungsgetriebe realisiert werden.
Die Positionsanzeiger zeichnen sich durch ihre kleine Bauweise mit sehr deutlicher Anzeige aus. Sie sind besonders für geringe Spindelabstände und kleine Wellendurchmesser geeignet und besitzen eine Drehmomentabstützung, die in der Gegenseite in einer Bohrung abgesteckt wird.

** Bei 1. Stern Einbaulage und bei 2. Stern Zählrichtung angeben. (Siehe Bestellbeispiel ”Einbaulage, Zählrichtung”).

– Zählwerk bestehend aus 3 Dekaden – Ziffernhöhe ca. 4 mm – Hohlwellen-Ø 10 H7 mm – temperaturbeständig bis 80 °C – öl- und lösungsmittelbeständig

– Anzeige für Inch

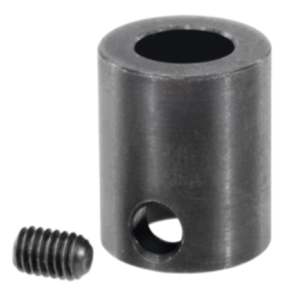

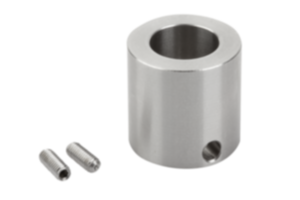

– Reduzierhülse K0412
