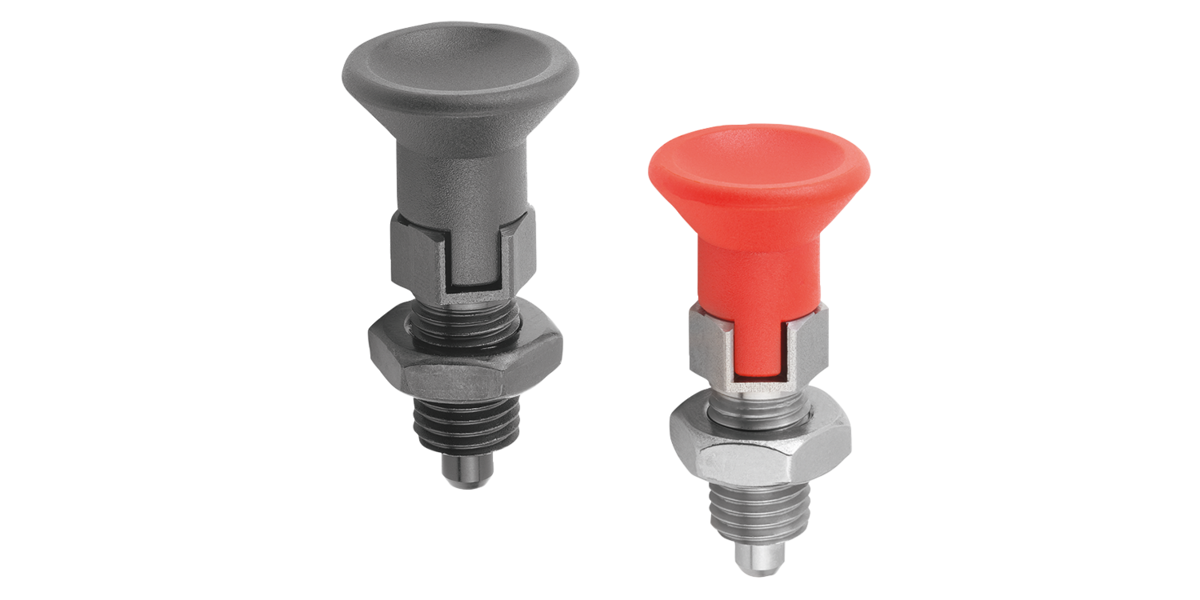

Arretierbolzen Form D
  • Arretierbolzen Form D
BeschreibungWerkstoff:Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.

Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.

Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.

Pilzgriff Thermoplast schwarzgrau.
Ausführung:Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.

Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.

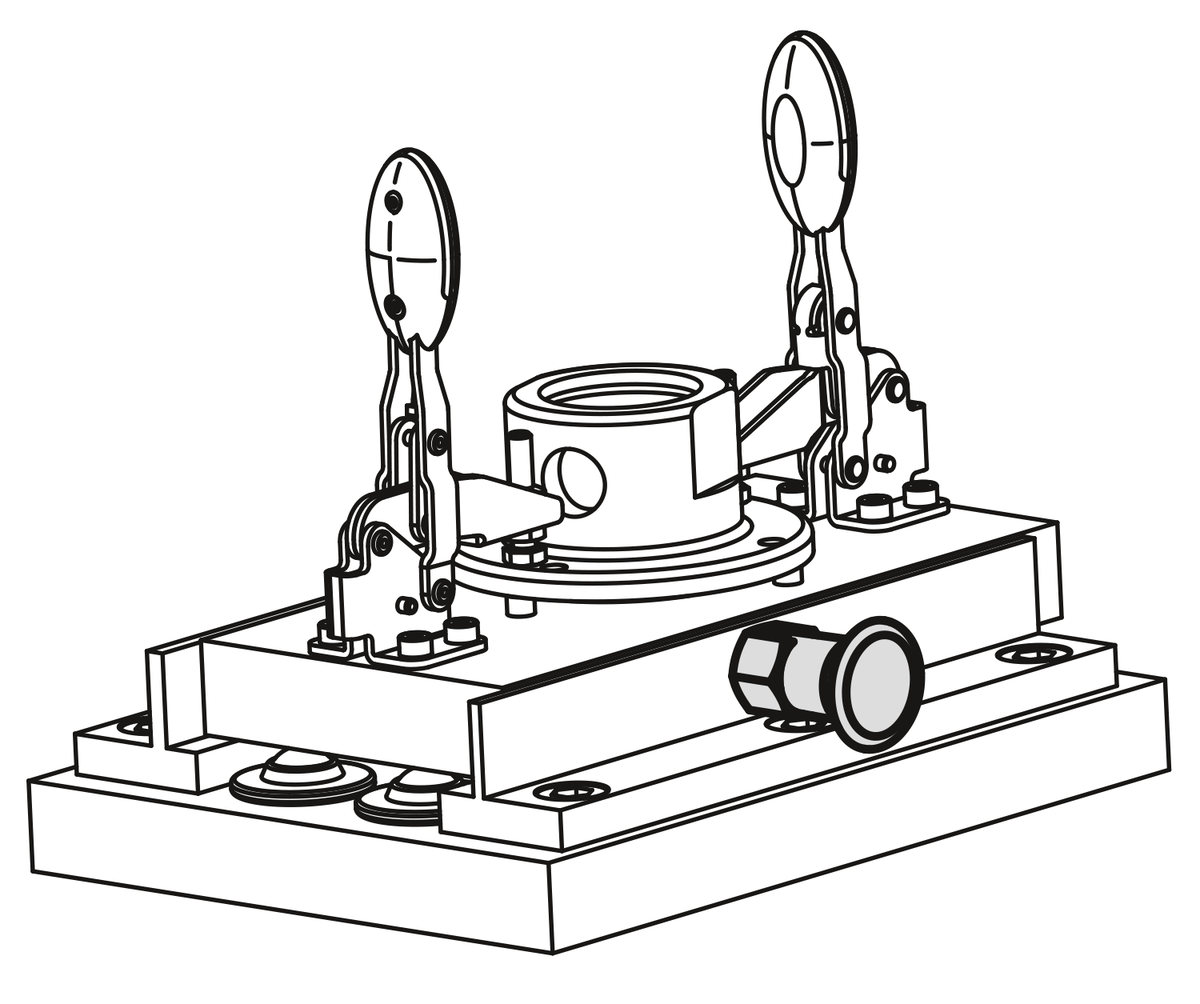

Hinweis:Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.Auf Anfrage:Sonderausführungen.
DownloadHier gibt es die Informationen gesammelt als PDF:
 Datenblatt K0338_D Arretierbolzen Form D 198 kB

Zeichnungen

Arretierbolzen Form D

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
AusführungDD1D2LL1L2L3HSW1SW2F x 30°Federkraft
Anfang
F1 ca. N
Federkraft
Ende
F2 ca. N
CADZub.PreisBestellen
K0338.4903DStahlgehärtet3M6x0,751431,5125103,58100,84,510 7,25 €
K0338.4004DStahlgehärtet4M8x11838,515613410131612  6,91 €
K0338.4105DStahlgehärtet5M10x12143,517715513171,3512  6,59 €
K0338.4206DStahlgehärtet6M12x1,52551,720817614191,8614  7,39 €
K0338.4308DStahlgehärtet8M16x1,53368261023819242,31535  9,12 €
K0338.4410DStahlgehärtet10M20x1,533742812251022302,81534 14,47 €
K0338.4412DStahlgehärtet12M20x1,533782814251222302,81539 15,92 €
K0338.4516DStahlgehärtet16M24x240963218281627363,22046 18,09 €
K0338.04903DEdelstahlgehärtet3M6x0,751431,5125103,58100,84,510 11,41 €
K0338.04004DEdelstahlgehärtet4M8x11838,515613410131612  10,88 €
K0338.04105DEdelstahlgehärtet5M10x12143,517715513171,3512  10,35 €
K0338.04206DEdelstahlgehärtet6M12x1,52551,720817614191,8614  12,20 €
K0338.04308DEdelstahlgehärtet8M16x1,53368261023819242,31535  16,63 €
K0338.04410DEdelstahlgehärtet10M20x1,533742812251022302,81534 30,82 €
K0338.04412DEdelstahlgehärtet12M20x1,533782814251222302,81539 33,89 €
K0338.04516DEdelstahlgehärtet16M24x240963218281627363,22046 38,52 €
K0338.14903DEdelstahlungehärtet3M6x0,751431,5125103,58100,84,510 11,41 €
K0338.14004DEdelstahlungehärtet4M8x11838,515613410131612  10,88 €
K0338.14105DEdelstahlungehärtet5M10x12143,517715513171,3512  10,35 €
K0338.14206DEdelstahlungehärtet6M12x1,52551,720817614191,8614  12,20 €
K0338.14308DEdelstahlungehärtet8M16x1,53368261023819242,31535  16,63 €
K0338.14410DEdelstahlungehärtet10M20x1,533742812251022302,81534 30,82 €
K0338.14412DEdelstahlungehärtet12M20x1,533782814251222302,81539 33,89 €
K0338.14516DEdelstahlungehärtet16M24x240963218281627363,22046 38,52 €
